Principe de fonctionnement de l'élévateur hydraulique de charges, structure de la plate-forme de levage hydraulique

Dans la société industrielle moderne, l'apparition de produits mécaniques joue un rôle très important pour accélérer l'avancement du projet et fournit la forme de fonctionnement la plus pratique. L'apparition de l'ascenseur résout très bien l'influence de la gravité sur la construction, et peut ignorer l'influence de la gravité.

Le lève-personnes hydraulique est le type de lève-personnes le plus courant à l'heure actuelle. Son principe de fonctionnement répond fondamentalement aux exigences de l'ascenseur, mais il est plus sûr et plus facile à utiliser. À l'heure actuelle, son application est très étendue et il existe de nombreux types de plates-formes de levage hydrauliques. Chaque type de plate-forme de levage hydraulique est également adapté aux différentes conditions de construction,

Suivant, Jinan Tebo Cargo Lift Group Co., Ltd. vous permettra d'acquérir les connaissances nécessaires sur les ascenseurs hydrauliques et de comprendre leurs principes de fonctionnement.

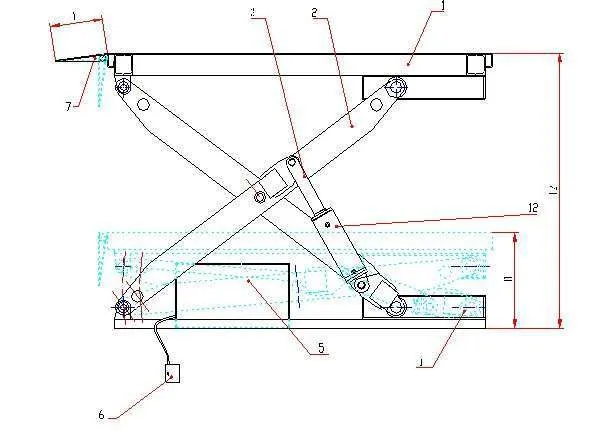

Fonctionnement des monte-charges hydrauliques

Fonctionnement des ascenseurs hydrauliques

L'ascenseur hydraulique est un type d'équipement d'ascenseur composé d'un mécanisme de marche, d'un mécanisme hydraulique, d'un mécanisme de contrôle électrique et d'un mécanisme de support.

L'huile hydraulique est formée par la pompe à palettes à une certaine pression, et entre dans l'extrémité inférieure du cylindre hydraulique à travers le filtre à huile, la soupape d'inversion électromagnétique antidéflagrante, la soupape d'étranglement, la soupape de contrôle hydraulique et la soupape d'équilibrage, de sorte que le cylindre hydraulique du piston se déplace vers le haut et soulève des objets lourds.

L'huile retournée par l'extrémité supérieure du cylindre liquide est renvoyée dans le réservoir d'huile par la soupape d'inversion électromagnétique antidéflagrante, et sa pression nominale est ajustée par la soupape de décharge, et la valeur de lecture de la jauge de pression est observée par la mesure de la pression.

Le pont élévateur hydraulique est composé d'un réservoir d'huile, d'une pompe à engrenages pour l'huile hydraulique, d'une valve unidirectionnelle, d'une valve solénoïde et d'un cylindre hydraulique.

Démarrer la pompe à engrenages de l'huile hydraulique pour pressuriser continuellement l'huile hydraulique dans le réservoir vers le cylindre hydraulique le long de la pompe du pipeline, et le plongeur dans le cylindre hydraulique (relié à la surface du lit) s'élève. Lors de la montée ; lors de la descente, il suffit de mettre en marche l'électrovanne pour ouvrir le circuit de retour, l'huile retourne dans le réservoir d'huile, le cylindre hydraulique est décomprimé et le plongeur descend.

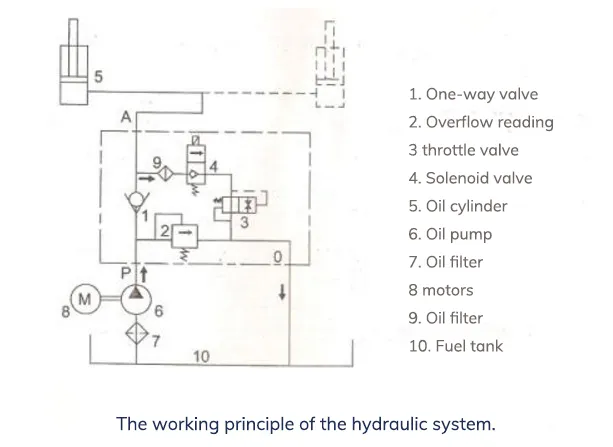

Schéma du principe de fonctionnement du système hydraulique



L'huile sous pression est formée par la pompe à palettes à une certaine pression et pénètre dans l'extrémité inférieure du cylindre liquide à travers le filtre à huile, la soupape d'inversion électromagnétique antidéflagrante, la soupape d'étranglement, la soupape de contrôle hydraulique et la soupape d'équilibrage, de sorte que le piston du cylindre liquide se déplace vers le haut et soulève le poids. L'huile retournée par l'extrémité supérieure du cylindre à liquide est renvoyée dans le réservoir de carburant par la soupape d'inversion électromagnétique antidéflagrante, et sa pression nominale est ajustée par la soupape de décharge, et la valeur de lecture du manomètre est observée par le manomètre.

Le piston du cylindre hydraulique se déplace vers le bas (c'est-à-dire que le poids diminue). L'huile hydraulique pénètre dans l'extrémité supérieure du cylindre hydraulique par la soupape d'inversion électromagnétique antidéflagrante, et l'huile de retour à l'extrémité inférieure du cylindre hydraulique retourne au réservoir de carburant par la soupape d'équilibrage, le clapet anti-retour de contrôle hydraulique, la soupape d'étranglement et la soupape d'inversion électromagnétique antidéflagrante. Afin que les objets lourds descendent en douceur et que le freinage soit sûr et fiable, une soupape d'équilibrage est placée sur la voie de retour de l'huile pour équilibrer le circuit et maintenir la pression, de sorte que la vitesse de descente ne soit pas modifiée par les objets lourds, et le débit est ajusté par la soupape d'étranglement pour contrôler la vitesse de levage.

Afin de rendre le freinage sûr et fiable et de prévenir les accidents, une vanne à sens unique de contrôle hydraulique, à savoir un verrou hydraulique, est ajoutée pour assurer un autoblocage sûr en cas de rupture inattendue de la canalisation hydraulique. Une alarme sonore de surcharge est installée pour distinguer une surcharge ou une défaillance de l'équipement.

La plate-forme de levage hydraulique réalise principalement la fonction de levage par la transmission de pression de l'huile hydraulique. Sa structure mécanique à fourche à ciseaux confère à l'élévateur une grande stabilité, une large plate-forme de travail et une capacité de charge élevée, ce qui permet d'élargir le champ d'action à haute altitude et de permettre à plusieurs personnes de travailler en même temps. Il rend le travail aérien plus efficace et plus sûr.

Classification des ascenseurs hydrauliques

Les ascenseurs hydrauliques peuvent être divisés en plusieurs types selon leur nature. Chaque type d'élévateur hydraulique fonctionne de manière différente et présente des caractéristiques différentes. Voici une brève présentation de plusieurs types d'ascenseurs hydrauliques .

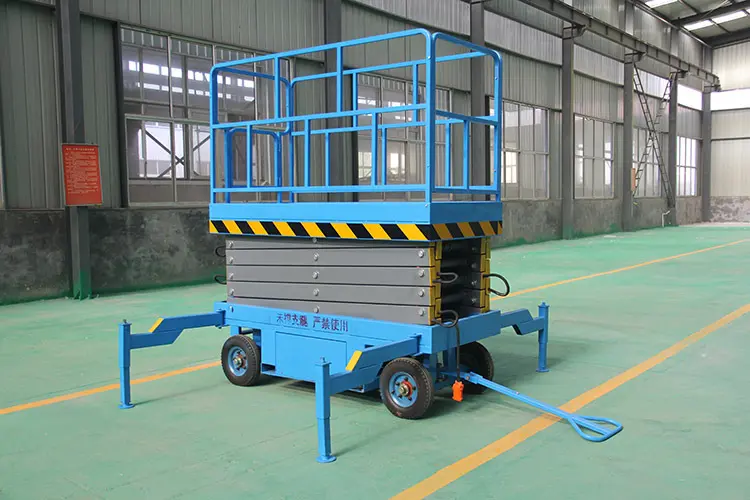

Élévateur mobile à quatre roues ou élévateur hydraulique

Élévateur mobile à quatre roues ou élévateur hydraulique

Pour le déplacement manuel, il y a quatre roues, ce qui est simple et stable. L'alimentation électrique de la plate-forme est biphasée, triphasée ou DC 24V, 36V. Il est également possible d'utiliser des générateurs à huile comme source d'énergie. Les méthodes de contrôle comprennent la commande manuelle et la commande électrique. En outre, une pompe à pression manuelle et un dispositif d'abaissement manuel sont fournis. Il présente les caractéristiques suivantes : mouvement flexible, levage stable, grande capacité de charge et fonctionnement pratique. Il est principalement utilisé dans les usines, les aéroports, les bureaux, les magasins, les gares et les industries de décoration de bâtiments.

L'élévateur est stable et l'opération est facile. Fonctionnement souple et utilisation sûre. Fonctionnement purement manuel. Principalement utilisé dans les usines, les aéroports, les institutions, les magasins, les gares, la décoration des bâtiments et d'autres industries.

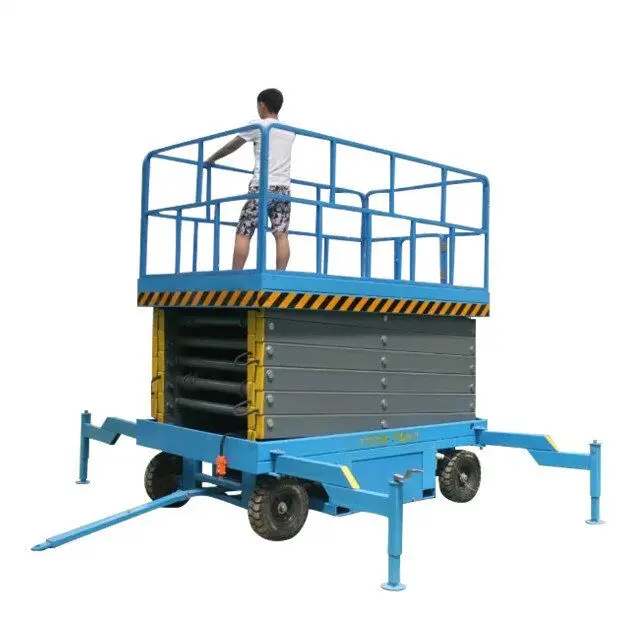

Pont de traction à deux roues ou pont hydraulique

Pont de traction à deux roues ou pont hydraulique

L'élévateur à traction à deux roues est une structure de type ciseaux. La plate-forme de levage a une grande stabilité, une large plate-forme de travail et une grande capacité de charge, ce qui élargit la portée du travail aérien et permet à plusieurs personnes de travailler en même temps. Elle rend le travail aérien plus efficace et plus sûr.

L'élévateur à traction à deux roues est facile à déplacer, convient à divers terrains accidentés sur le terrain et dispose d'un large éventail d'opérations spatiales. Il est principalement utilisé pour la construction, la construction de ponts, la construction navale, les aéroports, les mines, les terminaux portuaires, la construction d'installations de communication et d'énergie et les projets de publicité extérieure. Équipement.

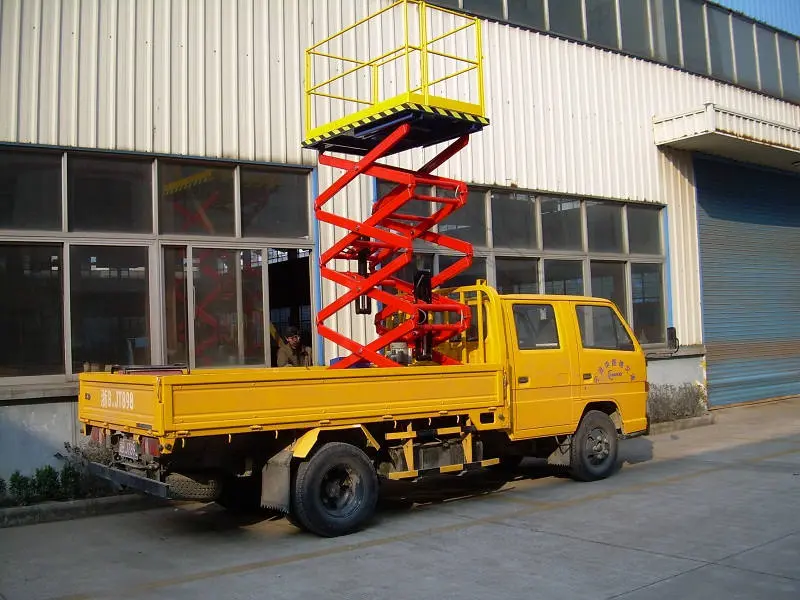

Table élévatrice hydraulique pour modification de voiture

Table élévatrice hydraulique pour modification de voiture

La table élévatrice modifiée pour automobiles est un type d'équipement mécanique aux vastes perspectives d'application. Il s'agit d'un équipement spécial pour les opérations et le transport en haute altitude, modifié sur un châssis de deuxième classe, avec des composants hydrauliques comme éléments de puissance et des tiges de support comme principaux éléments de support.

La table élévatrice modifiée pour voitures peut être utilisée pour les opérations et la maintenance à haute altitude dans les usines, les entrepôts automatiques, les parkings, les municipalités, les docks, la construction, la décoration, la logistique, l'électricité, le transport, le pétrole, l'industrie chimique, les hôtels, les gymnases, l'industrie et l'exploitation minière, les entreprises, etc. Le système de levage de la plate-forme de levage est actionné par la pression hydraulique, également connue sous le nom de plate-forme de levage hydraulique, de sorte que les perspectives de développement sont très bonnes.

Structure du monte-charge hydraulique

Structure du monte-charge hydraulique
Structure du monte-charge hydraulique

1. Pont élévateur hydraulique pour cargaisons Chaque plate-forme de levage est dotée d'un châssis constitué d'un cadre soudé, et les cinq pieds d'appui sur le châssis servent à répartir la pression de la charge sur la colonne.

2. Colonne, la colonne est une structure triangulaire soudée par des tubes d'acier, des engrenages à chaîne, des barres d'acier, etc. Les colonnes sont divisées en colonnes standard et en colonnes de limitation. Les colonnes sont divisées en colonnes standard et en colonnes de limitation. Les colonnes de limitation se trouvent le plus souvent en haut et en bas, et le bas sert à commuter la limite de la colonne de limitation. S'arrête automatiquement lors de la descente pour éviter que l'entraînement ne heurte la base ou des éléments dangereux inattendus.

3. La poutre de la plate-forme de levage est à la base de l'ensemble du travail de la plate-forme de levage. Il s'agit d'un cadre de structure triangulaire soudé avec trois aciers de haute qualité, qui est robuste et fiable pour assurer la sécurité de l'ensemble du travail.

4. L'entraînement, la plate-forme de levage est installée avec le dispositif d'entraînement pour contrôler certaines roues de guidage sur le puits de la colonne, et le moteur d'entraînement a un dispositif d'auto-freinage, qui peut arrêter le moteur d'entraînement de se déplacer sur la crémaillère sur la colonne en cas de panne de courant.

5. Pièces de protection, pour travailler en toute sécurité, il est essentiel d'installer la plate-forme de levage pour la protéger. Les principaux accessoires de protection sont les gardes de sécurité, les garde-corps, les couvertures de protection, les escaliers de plate-forme, etc.

Nacelle à ciseaux stationnaire pour charges lourdes 10 tonnes 50 tonnes balance gigapixel 2 00x
Nacelle à ciseaux stationnaire pour charges lourdes 10 tonnes 50 tonnes balance gigapixel 2 00x



Jinan Tebo Cargo Lift Group Co. est un fabricant de Levée de charges lourdes, Élévateur de cargaison légèreSi vous souhaitez acheter un élévateur à ciseaux pour articles de papeterie, ou si vous avez des informations sur l'élévateur de fret, veuillez contacter notre équipe.
