Funktionsprinzip eines hydraulischen Lastenaufzugs, Aufbau einer hydraulischen Hebebühne

In der modernen Industriegesellschaft spielt das Auftreten mechanischer Produkte eine sehr wichtige Rolle für uns, um den Fortschritt des Projekts zu beschleunigen, und bietet die bequemste Form des Betriebs. Die Erscheinung des Aufzugs löst den Einfluss der Schwerkraft auf die Konstruktion sehr gut und kann den Einfluss der Schwerkraft ignorieren. schnellen Aufstieg und Fall, wo

Die hydraulische Hebebühne ist derzeit der am weitesten verbreitete Aufzugstyp. Ihr Funktionsprinzip entspricht im Wesentlichen den Anforderungen des Aufzugs, aber sie ist sicherer und einfacher zu bedienen. Derzeit ist ihre Anwendung sehr umfangreich, und es gibt viele Arten von hydraulischen Hebebühnen. Jeder Typ Die hydraulische Hebebühne ist auch an unterschiedliche bauliche Gegebenheiten anzupassen,

Nächste, Jinan Tebo Cargo Lift Group Co, Ltd. wird Ihnen das relevante Wissen über hydraulische Aufzüge vermitteln und Sie werden verstehen, wie diese funktionieren.

Wie hydraulische Lastenaufzüge funktionieren

Wie hydraulische Aufzüge funktionieren

Der hydraulische Aufzug ist eine Art Aufzugsanlage, die aus einem Gehmechanismus, einem hydraulischen Mechanismus, einem elektrischen Steuerungsmechanismus und einem Stützmechanismus besteht.

Das Hydrauliköl wird von der Flügelzellenpumpe auf einen bestimmten Druck gebracht und gelangt durch den Ölfilter, das explosionssichere elektromagnetische Umschaltventil, das Drosselventil, das hydraulische Rückschlagventil und das Ausgleichsventil in das untere Ende des Hydraulikzylinders, so dass sich der Hydraulikzylinder des Kolbens nach oben bewegt und schwere Gegenstände anhebt.

Das vom oberen Ende des Flüssigkeitszylinders zurückgeführte Öl wird durch das explosionssichere elektromagnetische Umschaltventil in den Öltank zurückgeführt, und sein Nenndruck wird durch das Überströmventil eingestellt, und der Ablesewert des Manometers wird durch die Druckmessung beobachtet.

Die hydraulische Hebebühne besteht aus einem Öltank, einer Hydrauliköl-Zahnradpumpe, einem Einwegventil, einem Magnetventil und einem Hydraulikzylinder.

Starten Sie die Hydrauliköl-Zahnradpumpe, um das Hydrauliköl im Tank entlang der Pipeline-Pumpe kontinuierlich in den Hydraulikzylinder zu drücken, und der Kolben im Hydraulikzylinder (der mit der Liegefläche verbunden ist) hebt sich. Beim Aufwärtsfahren, beim Abwärtsfahren einfach das Magnetventil einschalten, um den Rücklaufkreislauf zu öffnen, das Öl kehrt in den Öltank zurück, der Hydraulikzylinder wird dekomprimiert, und der Kolben senkt sich.

Schematische Darstellung des Funktionsprinzips des Hydrauliksystems



Das Drucköl wird von der Flügelzellenpumpe auf einen bestimmten Druck gebracht und gelangt über den Ölfilter, das druckfeste elektromagnetische Umschaltventil, das Drosselventil, das hydraulische Rückschlagventil und das Ausgleichsventil in das untere Ende des Flüssigkeitszylinders, so dass sich der Kolben des Flüssigkeitszylinders nach oben bewegt und das Gewicht anhebt. Das vom oberen Ende des Flüssigkeitszylinders zurückgeführte Öl wird durch das explosionssichere elektromagnetische Umsteuerventil in den Kraftstofftank zurückgeführt, und sein Nenndruck wird durch das Überlaufventil eingestellt, und der Ablesewert des Druckmessers wird durch das Manometer beobachtet.

Der Kolben des Hydraulikzylinders bewegt sich nach unten (d. h. das Gewicht fällt). Das Hydrauliköl tritt am oberen Ende des Hydraulikzylinders durch das explosionssichere elektromagnetische Umsteuerventil ein, und das Rücklauföl am unteren Ende des Hydraulikzylinders kehrt durch das Ausgleichsventil, das Rückschlagventil der Hydrauliksteuerung, das Drosselventil und das explosionssichere elektromagnetische Umsteuerventil in den Kraftstofftank zurück. Um ein sanftes Absenken der schweren Gegenstände und ein sicheres und zuverlässiges Abbremsen zu gewährleisten, ist ein Ausgleichsventil auf dem Ölrücklaufweg angebracht, um den Kreislauf auszugleichen und den Druck aufrechtzuerhalten, so dass die Absenktempo durch die schweren Gegenstände nicht verändert wird, und die Durchflussmenge wird durch das Drosselventil eingestellt, um die Hubgeschwindigkeit zu steuern.

Um ein sicheres und zuverlässiges Bremsen zu gewährleisten und Unfälle zu vermeiden, ist ein hydraulisches Rückschlagventil, eine hydraulische Sperre, eingebaut, die bei einem unerwarteten Platzen der Hydraulikleitung eine sichere Selbstsperrung gewährleistet. Ein akustischer Überlastungsalarm ist installiert, um Überlastungen oder Geräteausfälle zu erkennen.

Die hydraulische Hebebühne realisiert die Hebefunktion hauptsächlich durch die Druckübertragung von Hydrauliköl. Die mechanische Struktur der Scherengabel verleiht der Hebebühne eine hohe Stabilität, eine breite Arbeitsplattform und eine hohe Tragfähigkeit, wodurch der Arbeitsbereich in großer Höhe vergrößert wird und mehrere Personen gleichzeitig arbeiten können. Es macht die Arbeit in der Luft effizienter und sicherer.

Klassifizierung von hydraulischen Aufzügen

Hydraulische Hebebühnen können je nach Typ in verschiedene Typen eingeteilt werden. Jeder Typ von Hydraulikaufzügen funktioniert auf unterschiedliche Weise und hat unterschiedliche Produkteigenschaften. Im Folgenden finden Sie eine kurze Einführung in verschiedene Arten von Hydraulikaufzügen.

Mobile Vierrad-Hebebühne mit hydraulischem Aufzug

Mobile Vierrad-Hebebühne mit hydraulischem Aufzug

Für die manuelle Bewegung gibt es vier Räder für die Bewegung, die einfach und stabil ist. Die Senkungsleistung der Plattform ist zweiphasig, dreiphasig oder DC 24V, 36V Stromversorgung. Es kann auch auf einige Ölgeneratoren als Strom umgestellt werden. Die Steuerungsmethoden umfassen manuelle Steuerung und elektrische Steuerung. Außerdem sind eine Handdruckpumpe und eine manuelle Absenkvorrichtung vorhanden. kann weiterhin normal verwendet werden. Es hat die Eigenschaften der flexiblen Bewegung, stabiles Heben, große Tragfähigkeit und bequeme Bedienung. Er wird hauptsächlich in Fabriken, Flughäfen, Büros, Geschäften, Bahnhöfen und in der Gebäudedekorationsindustrie eingesetzt.

Die Hebebühne ist stabil und die Bedienung ist einfach. Flexible Bedienung und sicherer Einsatz. Rein manuelle Bedienung. Hauptsächlich verwendet in Fabriken, Flughäfen, Institutionen, Geschäften, Bahnhöfen und Gebäudedekoration und anderen Branchen.

Zweirad-Traktionsaufzug oder hydraulischer Aufzug

Zweirad-Traktionsaufzug oder hydraulischer Aufzug

Die Zwei-Rad-Zug-Hebebühne ist eine Scherenkonstruktion. Die Hebebühne hat eine hohe Stabilität, eine breite Arbeitsplattform und eine hohe Tragfähigkeit, wodurch der Arbeitsbereich in der Luft größer wird und mehrere Personen gleichzeitig arbeiten können. Sie macht die Arbeit in der Luft effizienter und sicherer.

Der zweirädrige Traktionslift ist leicht zu bewegen, eignet sich für verschiedene unwegsame Gelände und verfügt über ein breites Spektrum an Einsatzmöglichkeiten. Er wird hauptsächlich im Baugewerbe, Brückenbau, Schiffbau, Flughäfen, Bergwerken, Hafenterminals, Kommunikations- und Energieanlagen und Außenwerbeprojekten eingesetzt. Ausrüstung.

Hydraulische Hebebühne Autoumbau Hubtisch

Hydraulische Hebebühne Autoumbau Hubtisch

Der modifizierte Kraftfahrzeughubtisch ist eine Art von mechanischer Ausrüstung mit weitreichenden Anwendungsmöglichkeiten. Es handelt sich um ein spezielles Gerät für den Höhenbetrieb und den Transport, das auf dem Fahrgestell der zweiten Klasse modifiziert wurde, mit hydraulischen Komponenten als Antriebskomponenten und Stützstangen als Haupttragkomponenten.

Der modifizierte Autohubtisch kann für Höhenarbeiten und Wartung in Fabriken, automatischen Lagern, Parkplätzen, Gemeinden, Docks, Bau, Dekoration, Logistik, Elektrizität, Transport, Erdöl, chemische Industrie, Hotels, Sporthallen, Industrie und Bergbau, Unternehmen, etc. verwendet werden. Das Hebesystem der Hebebühne wird durch hydraulischen Druck angetrieben, auch bekannt als die hydraulische Hebebühne, so dass die Entwicklungsperspektive sehr gut ist.

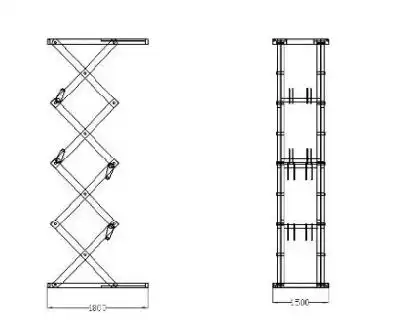

Aufbau eines hydraulischen Lastenaufzugs

Aufbau eines hydraulischen Lastenaufzugs
Aufbau eines hydraulischen Lastenaufzugs

1. Hydraulischer Lastenaufzug Jede Hebebühne hat ein Fahrgestell aus einem geschweißten Rahmen, und die fünf Stützfüße auf dem Fahrgestell dienen dazu, den Druck der Last von der Säule abzuleiten.

2. Säule, die Säule ist eine dreieckige Struktur, die aus Stahlrohren, Kettenrädern, Stahlstäben usw. geschweißt ist. Die Säulen werden in Standard- und Grenzsäulen unterteilt. Die Begrenzungssäulen sind die meisten oben und unten, und der Boden ist, um die Grenze der Begrenzungssäule zu schalten. Automatisches Anhalten beim Herunterfahren, um zu verhindern, dass der Antrieb auf den Boden oder unerwartet gefährliche Dinge trifft.

3. Hydraulische Cargo Lift Balken, der Balken der Hebebühne ist die Grundlage für die gesamte Arbeit der Hebebühne. Es ist eine dreieckige Struktur Rahmen mit drei hochwertigen Stählen geschweißt, die robust und zuverlässig ist, um die Sicherheit der gesamten Arbeit zu gewährleisten.

4. Der Antrieb, die Hebebühne ist mit der Antriebsvorrichtung installiert, um die bestimmten Führungsräder auf der Säule gut zu steuern, und der Antriebsmotor hat eine Selbstbremsvorrichtung, die den Antriebsmotor von der Bewegung auf der Zahnstange auf der Säule im Falle eines Stromausfalls stoppen kann.

5. Sicherheitsschutzteile: Um sicher arbeiten zu können, ist es unerlässlich, die Hebebühne zum Schutz zu installieren. Die wichtigsten Schutzzubehörteile sind Schutzvorrichtungen, Geländer, Schutzabdeckungen, Plattformtreppen, etc.

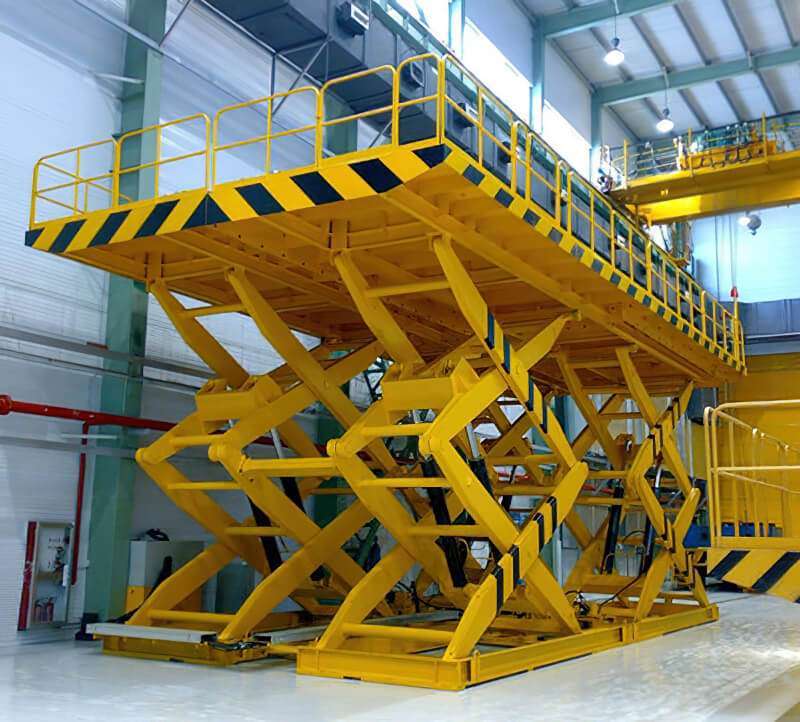

Schwere stationäre Scherenhebebühne 10 Tonnen 50 Tonnen Gigapixelwaage 2 00x
Schwere stationäre Scherenhebebühne 10 Tonnen 50 Tonnen Gigapixelwaage 2 00x



Jinan Tebo Cargo Lift Group Co, Ltd ist der Hersteller von Schwergutaufzug, Leichtgut-Lift, Stationäre Scherenhebebühne, wenn Sie kaufen, oder wissen über Cargo Lift, kontaktieren Sie bitte unser Team.
